Ο ρόλος των γραναζιών και των ράφια σε μηχανές κοπής λέιζερ

Στον εξοπλισμό κοπής λέιζερ, το σύστημα γραναζιών και rack χρησιμεύει ως συστατικό κιβωτίου ταχυτήτων πυρήνα, παίζοντας αποφασιστικό ρόλο στην ακρίβεια και τη σταθερότητα της κίνησης. Μέσω ακριβούς συσχέτισης, μεταφέρει την ισχύ για την επίτευξη συντονισμένου ελέγχου πολλαπλών άξονα της κεφαλής κοπής, εξασφαλίζοντας την αποτελεσματικότητα και την ακρίβεια των διαδικασιών κοπής λέιζερ.

Αρχές και λειτουργίες

Μηχανισμός μετάδοσης ακριβείας

Τα γρανάζια μεταδίδουν ροπή μέσω δέσμευσης δοντιών, προσφέροντας υψηλή απόδοση μετάδοσης (> 98%) και ακριβείς αναλογίες εργαλείων. Αυτό επιτρέπει την ακριβή ρύθμιση της ταχύτητας και της ροπής, οδηγώντας την κεφαλή κοπής για να εκτελέσει σύνθετες κινήσεις X/Y/Z-άξονα για μηχανική κατεργασία μικρών (± 0,01mm).

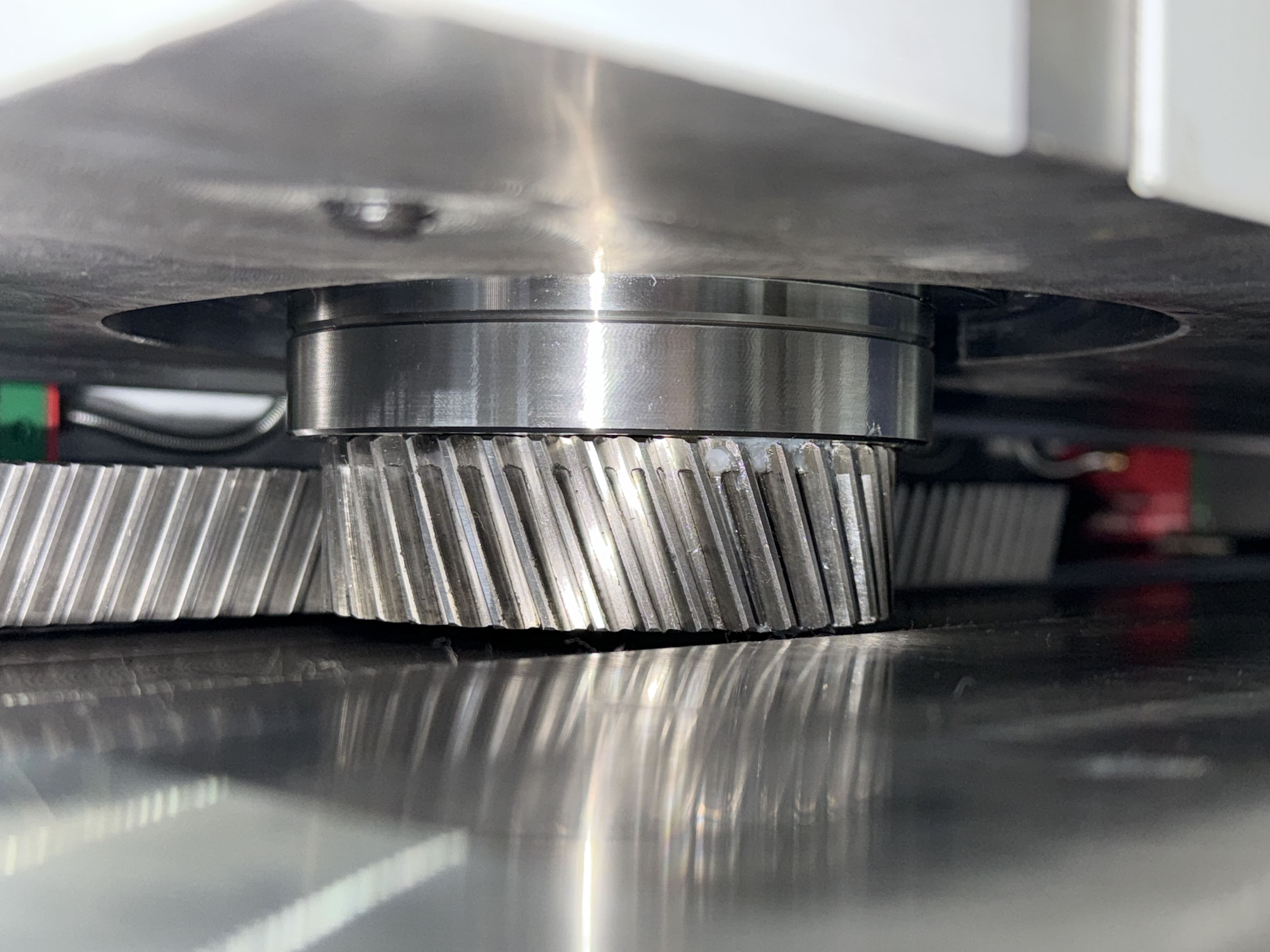

Δομικά χαρακτηριστικά rack

Τα ράφια διαθέτουν γραμμικά προφίλ δοντιών, ισοδύναμα με κυλινδρικά γρανάζια με κύκλους άπειρου βήματος. Οι κοπτήρες λέιζερ συνήθως χρησιμοποιούν ευθεία ή ελικοειδή ράφια. Τα ελικοειδή ράφια, με υψηλότερη αναλογία επαφής (> 30% βελτίωση), ομαλότερη μετάδοση και χαμηλότερα επίπεδα θορύβου (<65 dB), προτιμώνται για εφαρμογές υψηλής ταχύτητας, υψηλής ακρίβειας.

Βασικά πλεονεκτήματα της βιομηχανίας

Τοποθέτηση πολλαπλών αξόνων: Η συνεργατική λειτουργία των ράφια και οι σερβοκινητήρες επιτυγχάνουν ακρίβεια τοποθέτησης ± 0,01mm.

Υψηλή ανταπόκριση dyamic: Ο βελτιστοποιημένος σχεδιασμός κιβωτίου ταχυτήτων υποστηρίζει την επιτάχυνση 2G για ταχύτητες κοπής 200 m/min.

Ενισχυμένη χωρητικότητα φορτίου: Η ελικοειδής εμπλοκή των δοντιών αυξάνει την περιοχή επαφής, μειώνοντας το φορτίο ενός δοντιού κατά 15-20% και την επέκταση της διάρκειας ζωής των εξαρτημάτων σε 20.000 ώρες.

Οδηγίες συντήρησης

Επιθεώρηση συναρμολόγησης: Εξασφαλίστε την ανοχή ευθυγράμμισης εργαλείων ≤0,02mm με ομοιόμορφα πρότυπα επαφής.

Έλεγχος εκκαθάρισης: Διατήρηση αντίδρασης εντός 0,05-0,08mm. Η λειτουργία μηδενικού-backlash απαγορεύεται.

Διαχείριση λίπανσης: Χρησιμοποιήστε το λίπος γρανάζι ISO VG220 με αναπλήρωση κάθε 500 ώρες λειτουργίας.

Μέτρα ασφαλείας: Εγκαταστήστε τα προστατευτικά καλύμματα IP54 για εκτεθειμένες ταχύτητες. Αποφύγετε την επαφή κατά τη διάρκεια της λειτουργίας.

Ανίχνευση σφάλματος: Άμεση διακοπή λειτουργίας που απαιτείται για μη φυσιολογική δόνηση (> 50 μm πλάτος) ή θόρυβος (> 75 dB).

Σχετικά με εμάς

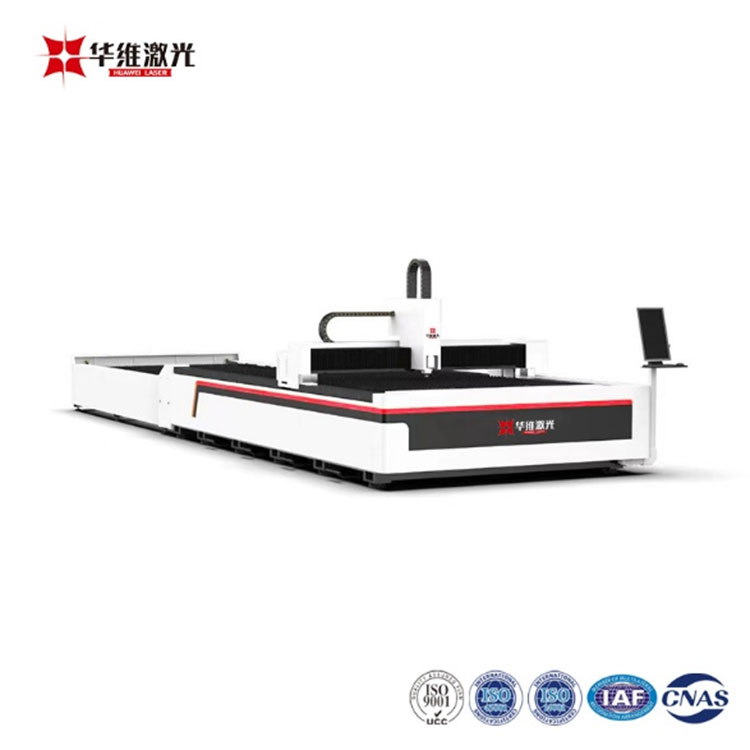

Λέιζερ Huaweiείναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στη βιομηχανική τεχνολογία Laser R & D και την εφαρμογή. Παρέχουμε προηγμένες λύσεις κοπής λέιζερ για τους παγκόσμιους πελάτες στην επεξεργασία μετάλλων, την παραγωγή ακριβείας, τις βιομηχανίες αυτοκινήτων και άλλα γνωστά για υψηλή ακρίβεια, αξιοπιστία και έξυπνα συστήματα.
